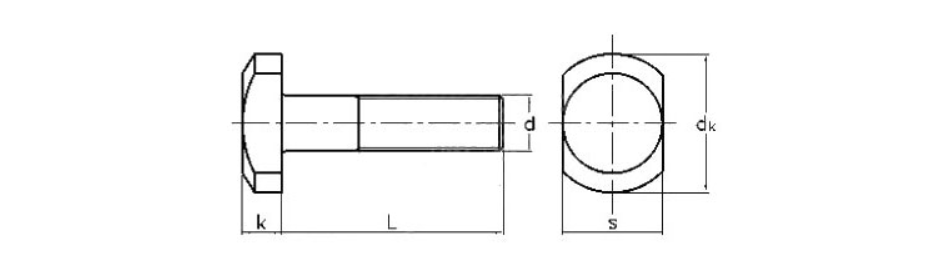

單位：mm

規(guī)格(d)

M6

M8

M10

M12

M16

牙距

1

1.25

1.5

1.75

2

長度(dk)

16

20

25

30

38

寬度(s)

11.7

13.8

18

22

28

頭部厚度(k)

4.8

6

7

8.5

11.5

組別

C

Si

Mn

P

S

Cr

Mo

Ni

Cu

特性

304-A2

0.1

1

2

0.05

0.03

15-20

8-19

4

加工硬化率適中，適于一般的冷間加工以及伸抽，冷加工性能較好，普遍用于外六角螺釘、螺母以及墊圈產(chǎn)品

316-A4

0.08

1

2

0.045

0.03

16-18.5

2-3

10-15

1

加鉬，耐腐蝕能力較304強，特別適用于海水及化學介質(zhì)，更加的耐腐蝕性及耐孔蝕性。

注：

1)如鎳含量低于8%,則錳的最小含量必須為5%
2)鎳含量大于8%時，對銅的最小含量不予限制
3)如鉻含量低于17%時，則鎳的最小含量為12%
4)對于最大含碳量0.03%的奧氏體不銹鋼，氮含量最高可達到0.22
5)對較大直徑的產(chǎn)品，為達到規(guī)定的機械性能，在制造者說明書中，可能有較高的含碳量，但對馬氏體鋼不應(yīng)超過0.12%

類別

組別

性能等級

螺絲直徑

抗拉強度mpa/mm²

規(guī)定非比列伸長應(yīng)為mpa/mm²

斷后伸長量mpa/mm²

奧氏體

A2，A4

50

≤ 39

500

210

0.6d

70

≤ 24

700

450

0.4d

80

≤ 24

800

600

0.3d
